三相低电压调节装置

产品简介

三相 UPQC模块通过三相三电平变换器，实现整流和逆变输出。整流输出由三相交流电变换为直流电后提供直流母线电压支撑，根据电网电压高低进行调压，逆变输出生成稳定的380V 三相交流电，为后端负载供电。

技术特点

1. 1%高精度调压，实时精准调节，稳定输出电压；

2. 宽电压范围，可应对 40%电压暂降、32%暂升，适配复杂电网；

3. 智能旁路，故障自动切换，保障供电持续；

4. 调压响应迅速，响应时间<5ms；

5. 输出电压畸变率<4%；

6. 输出额定电流畸变率<3%

技术优势

1. 动态响应速度更快（基于先进拓扑与半导体技术）

优势：采用IGBT 功率器件，实现ms 级动态响应，可瞬时调节电压，适合精密制造、半导体产线等高敏感场景。

2. 全模块化冗余设计，可靠性提升 30%+

优势：采用模块化设计，支持定制热插拔更换，减少维修更换时间，提高可靠性。

3. 支持分相独立运行，不共直流侧

优势：单模块故障只影响单相调压，不影响整个系统运行，降低系统低电压风险。

4. 无变压器设计，综合能效高

优势：通过高频电力电子拓扑直接耦合电网，消除传统变压器的铁损/铜损，整体效率大幅提升。

5. 自适应宽电压范围

优势：实时检测电网波动，支持 0.228kV~0.5kV 宽范围输入（如矿区/偏远电网场景），无需手动调压，兼容性更强。

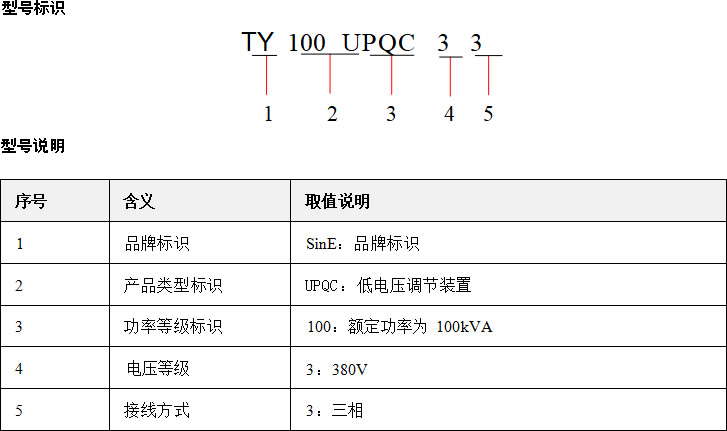

型号说明

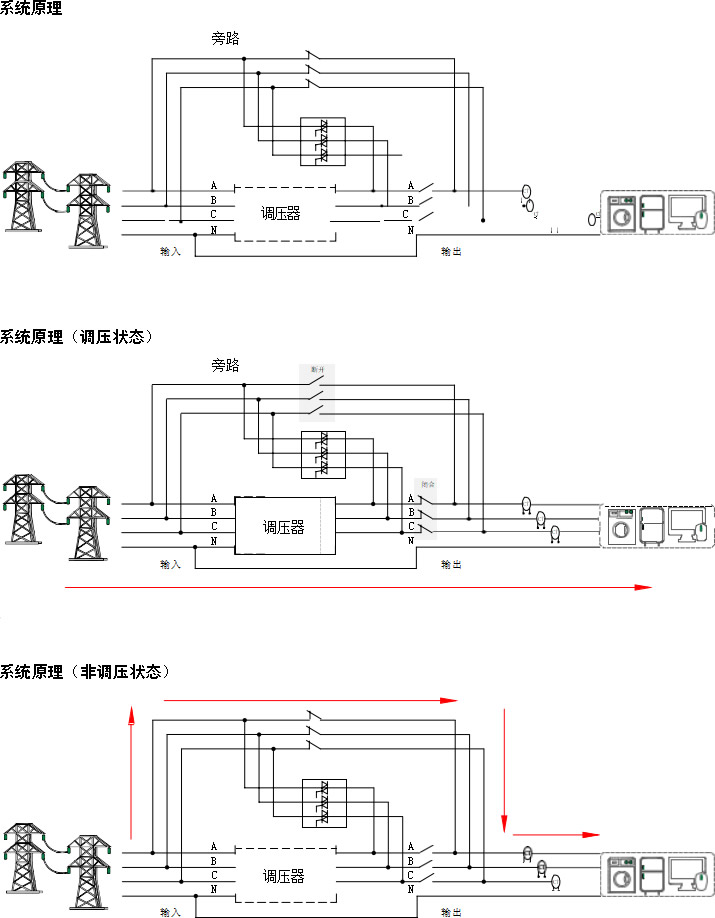

工作原理

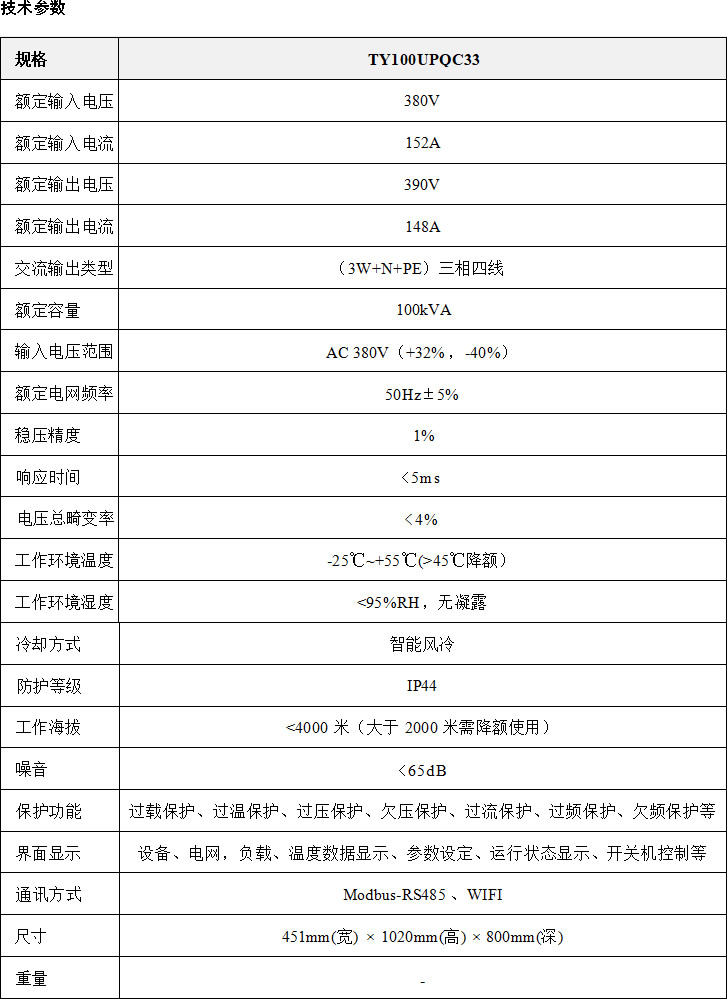

产品规格

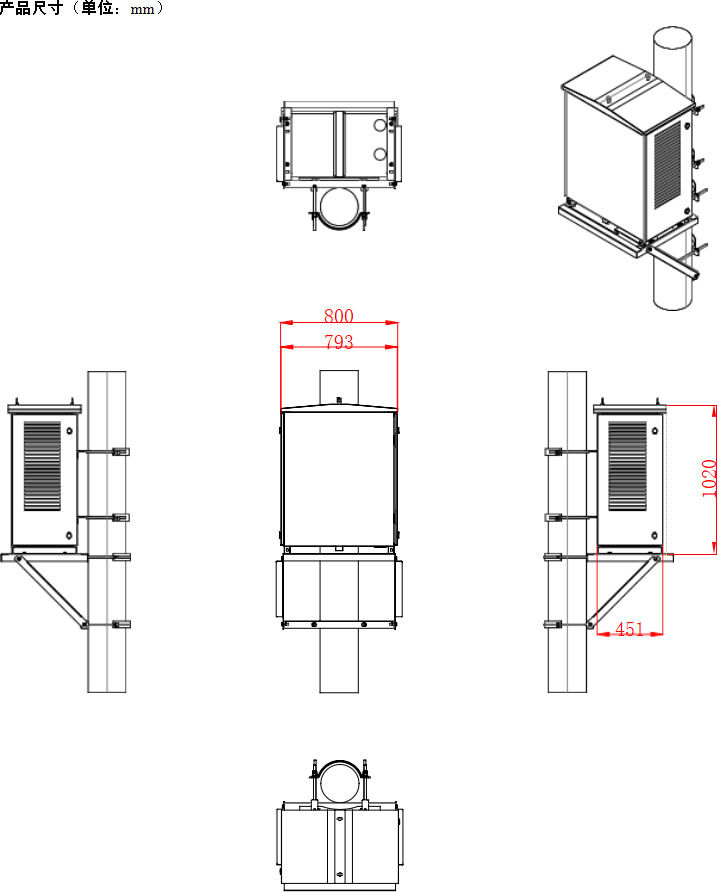

产品尺寸
